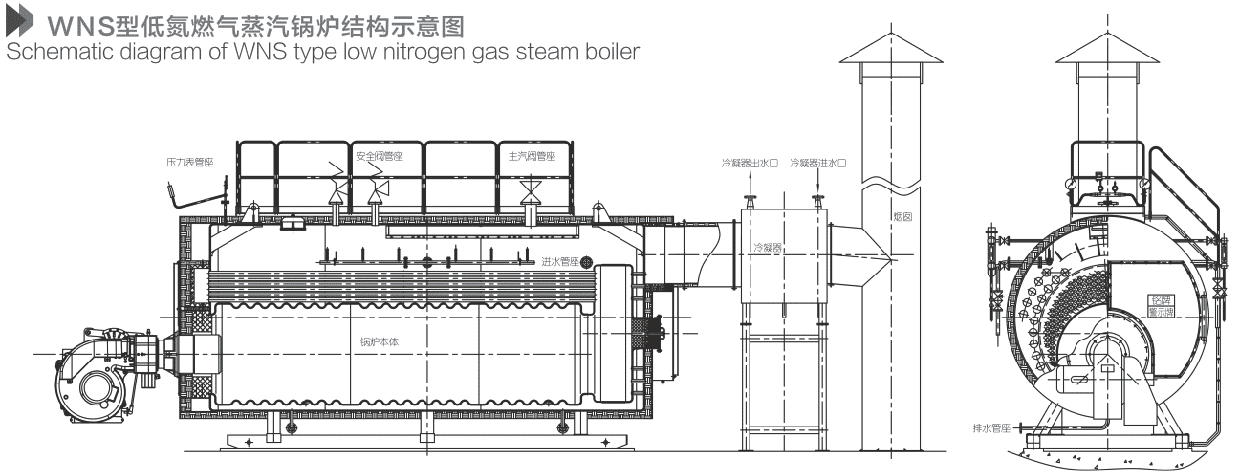

WNS型低氮燃?xì)庹羝仩t
WNS系列燃?xì)?油)鍋爐為鍋殼式全濕背三回程煙管結構，整體采用濕背式結構、扳邊對接連接，使鍋爐本體承壓性能好，運行安全可靠?；鹧嬖诓ㄐ螤t膽內微正壓燃燒，燃燒效率高，"采用波形爐膽結構既增加了傳熱面積，增加了爐膽的剛性，也滿足了爐膽受熱后的自由膨脹。為實現低氮排放，燃燒室采用大。容積設計，大大降低爐膽容積熱負荷，結合低氮型燃燒器，確保煙氣中NOX排放達到≤30mg/Nm3 的排放標準。第二回程采用月螺紋煙管結構，大大強化傳熱，提高了鍋爐的吸熱強度，有效地降低了排煙溫度，提高鍋爐效率，節能降耗。第三回程采用:大煙管，可有效減小鍋爐煙風阻力，提高燃燒器燃燒效率，降低燃燒器運行噪音。鍋爐上部有足夠的蒸汽空間，加之使用先進合合理的汽水分離裝置，蒸汽品質相當穩定。
鍋爐內設置分水隔板，高低溫區進行分段給水，實現爐體內逆流、分區精準傳熱，通過提高煙氣側與水側的溫差來提高換熱效果，提升傳熱面金屬材料利用率。此分區精準傳熱技術，我公司司已申請了專利。
前后煙箱采用整體式煙箱，煙箱上有對開式煙箱門，在鍋爐檢檢修時，不用拆卸燃燒機，開關十分方便。門軸采用鉸鏈結構，配有推力軸承，開啟靈活輕便;迷宮式內外雙密封結構，既增力加了煙箱門的密封性，又有效降低散熱損失。此煙箱門結松我公司已申請了2項專利。
（202222317229.0,202222289827.1）
低氮技術:
為實現低氮排放，低氮型鍋爐的燃燒室采用大容積設計，大大降低爐膽容積熱負荷，結合選用低氮型燃燒器，確保煙氣中NO排放達到≤30mg/Nm的排放標準。
冷凝技術:鍋爐配備有高效的節能器和冷凝器，并可實現節能器、冷疑器一體化設計。節能器、冷凝器采用螺旋鰭片管
錯列布置、逆流換熱，傳熱效果好。另外可結合用戶系統冷凝水回收情況， 配置空氣預熱器，確保排煙溫度低于60℃，實現
煙氣中顯熱和水蒸汽冷凝潛熱的充分利用。針對低溫冷凝腐蝕，低溫段材質質采用耐腐蝕性好的ND鋼管+鋁翅片復合管，使用壽命長。
特性描述：
性能特點: 出汽快，運行穩定，安裝使用方便，運行費用低，壽命長。
高效: 鍋爐配備有高效的節能器和冷凝器，并實現節能器、冷凝器一體化設計。節能器、冷凝器采用螺旋鰭片管錯列布置、逆流換熱，傳熱效果好，排煙溫度低，實現煙氣中顯熱和水蒸汽冷凝潛熱的充分利用。針對低溫冷凝腐蝕，低溫段材質采用耐腐蝕性好的ND鋼管+鋁翅片復合管，使用壽命長。
便捷: 結構緊湊，安裝運輸方便。對稱活動鉸接前/后煙箱門，開啟檢修清理方便。后煙箱有觀火孔和檢查孔，便于觀察和檢修。
安全: 具有高低水位報警及低水位聯鎖保護功能;蒸汽壓力超壓報警、超壓聯鎖保護功能，同時在鍋筒上配有安全閥，確保了鍋爐的安全運行。
用途廣泛: 產品廣泛應用于化工、油脂、石化、紡織、印染、塑膠、纖維、碳素、造紙、印刷、木材、食品、釀造暖氣空調等行業。
普通氮排放蒸汽鍋爐技術參數
參數 項目 | WNS0.5 -1.0 -Y(Q) | WNS 1 -1.0 -Y(Q) | WNS 1.5 -1.0 -Y(Q) | WNS 2 -1.0 -Y(Q) | WNS 1 -1.25 -Y(Q) | WNS 2 -1.25 -Y(Q) | WNS 3 -1.25 -Y(Q) | WNS 4 -1.25 -Y(Q) | WNS 6 -1.25 -Y(Q) | WNS 8 -1.25 -Y(Q) | WNS 10 -1.25 -Y(Q) | WNS 15 -1.25 -Y(Q) | WNS 20 -1.25 -Y(Q) | ||
額定蒸發量 | t | 0.5 | 1 | 1.5 | 2 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20 | |
給水溫度 | ℃ | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 60 | 20 | 20/104 | 20/104 | 20/104 | |
額定蒸汽壓力 | MPa | 1.0/1.25/1.6（額定工作壓力可按用戶需求和標準系列選?。?/span> | |||||||||||||
熱效率 | % | 94.7 | 94.7 | 92.8 | 94.7 | 93.4 | 95.4 | 95.7 | 95.2 | 92.6 | 93.4 | 94.8 | 94.4 | 93.7 | |
燃料 消耗 | 輕油 | kg/h | 31 | 67 | 105 | 132.6 | 69 | 133.7 | 198 | 280.1 | 386.1 | 550 | 681 | 1020.8 | 1372.2 |
天然氣 | Nm3/h | 35.2 | 80 | 125 | 151 | 83 | 161.6 | 243 | 326 | 466.8 | 663.8 | 771.8 | 1231.5 | 1653.6 | |
煙囪直徑 | mm | 219 | 300 | 350 | 350 | 300 | 350 | 400 | 400 | 600 | 700 | 800 | 900 | 1000 | |
鍋爐運輸重量 | t | 3.3 | 4.3 | 5.3 | 5.9 | 4.9 | 6.6 | 8.1 | 10.3 | 13.5 | 17.6 | 25.4 | 33.3 | 43.5 | |
最大運輸尺 寸 | 長 | mm | 2954 | 3300 | 3400 | 3800 | 3200 | 3900 | 4300 | 4580 | 5300 | 6420 | 6373 | 7415 | 7830 |
寬 | mm | 1394 | 1760 | 2050 | 1900 | 1750 | 1900 | 2050 | 2280 | 2380 | 2820 | 2640 | 3360 | 3500 | |
高 | mm | 1752 | 2100 | 2250 | 2200 | 2150 | 2350 | 2550 | 2550 | 2645 | 2956 | 3124 | 3510 | 3998 | |
天然氣耗量是以低位發熱值8600Kcal/Nm3計算，輕油耗量是以10263Kcal/kg進行計算。
注：表中數據及圖片僅供參考，產品以實物為準，如因改機型而變更恕不另行通知。
